터널 입구와 내부에 설치되는 안전시설의 종류와 작동 원리

터널 입구와 내부에 설치되는 안전시설은 밝은 바깥에서 어두운 공간으로 진입할 때 생기는 시야 변화부터 차량 고장, 충돌, 화재, 연기 확산, 정전, 대피까지 서로 다른 위험을 단계별로 줄이는 장치다. 운전자가 가장 먼저 보는 조명과 전광표지는 단순한 편의시설이 아니며, 터널 안의 소화기·비상전화·피난연결통로도 각각 독립적으로 작동하는 설비가 아니다. 사고를 발견하고, 진입을 막고, 상황을 알리고, 불과 연기를 억제한 뒤, 사람을 안전한 곳으로 이동시키는 하나의 대응 체계를 이룬다.



터널마다 모든 시설이 똑같이 설치되는 것은 아니다. 국토교통부 지침은 터널 길이에 따른 연장등급과 교통량, 경사, 대형차 비율, 정체 가능성, 통행방식 등을 반영한 방재등급을 고려해 필요한 시설을 정하도록 한다. 따라서 짧고 통행량이 적은 터널과 긴 고속도로 터널의 설비가 다른 것은 관리가 부족해서가 아니라 위험 수준과 구조가 다르기 때문이다. 시설의 위치와 작동 원리를 알아두면 평소에는 안전운전에 도움이 되고, 비상시에는 어느 표시를 따라 어떻게 움직여야 하는지 빠르게 판단할 수 있다.







터널 입구와 내부에 설치되는 안전시설: 조명과 시선유도시설

터널 입구 조명은 낮에 밝은 도로를 달리던 운전자가 갑자기 어두운 내부로 들어갈 때 앞이 잘 보이지 않는 현상을 줄인다. 입구부 조명은 바깥 밝기와 설계속도, 교통량, 터널 길이 등을 고려하며 경계부와 이행부를 거쳐 밝기를 단계적으로 낮춘다. 내부의 기본부 조명은 차선, 앞차, 낙하물과 벽면을 계속 식별할 수 있는 밝기를 유지한다. 출구부 조명도 눈부심과 시야 손실을 완화한다.



터널 갱구의 구조물 도색은 입구 윤곽과 진행 방향을 분명하게 보여 벽체와 충돌할 위험을 낮춘다. 내부 측벽의 시선유도표지나 터널 시선유도등은 곡선과 차로 방향을 연속적으로 알려주며, 대면통행 터널의 중앙선에 설치되는 표지병은 반대편 차로의 경계를 돋보이게 한다. 조명은 도로 전체를 보게 하고, 시선유도시설은 운전자가 따라가야 할 선형을 강조한다는 점에서 역할이 다르다.



터널 입구와 내부에 설치되는 안전시설: 진입차단과 교통통제시설

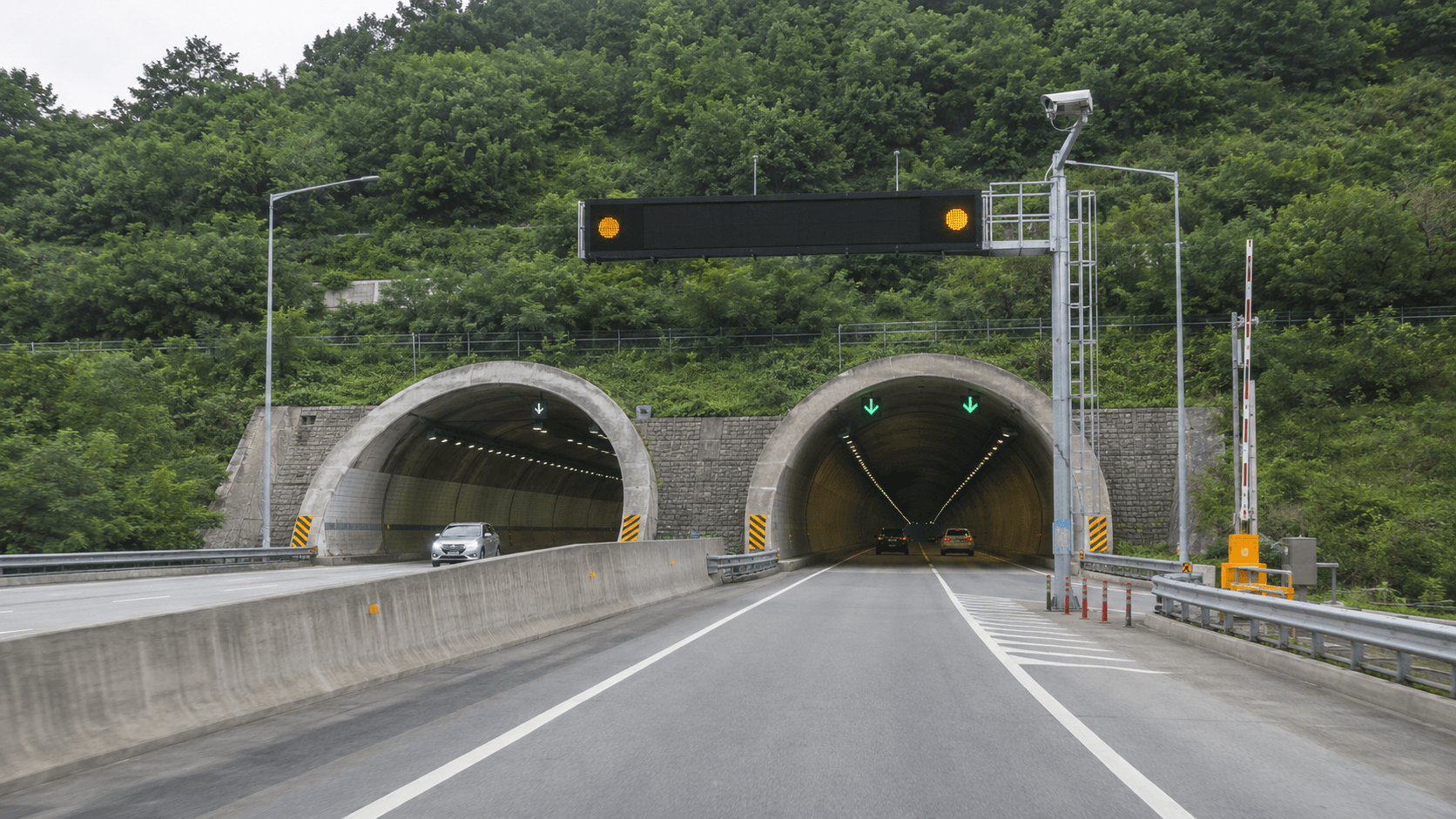

터널 전방의 도로전광표지는 정체, 사고, 공사, 화재 같은 상황을 운전자에게 미리 전달한다. 차로이용규제신호등은 차로별로 통행 가능 여부를 보여 주며, 적색 X가 켜진 차로로 들어가지 않도록 유도한다. 사고가 발생한 뒤에도 차량이 계속 들어오면 내부 정체가 심해지고 소방차의 접근과 이용자의 대피가 어려워지므로 입구에서 흐름을 끊는 조치가 중요하다.



터널진입차단설비는 ‘터널사고 진입금지’ 같은 문구가 표시되는 차단표지와 제어장치로 구성된다. 방재등급과 현장 조건에 따라 터널 전방이나 회차가 가능한 지점 뒤쪽에 설치해 후속 차량의 진입을 막는다. 이 장치는 충돌을 직접 막는 방호벽이 아니라, 위험 정보와 물리적인 통제 신호를 동시에 보여 주어 2차 사고를 예방하는 시설이다. 운전자는 차단표지가 펼쳐졌거나 전광판에서 진입금지를 알리면 빈 차로를 찾아 통과하지 말고 안내에 따라 정지하거나 우회해야 한다.



터널 입구와 내부에 설치되는 안전시설: 감지·경보·통신시설

CCTV와 자동사고감지설비는 정지 차량, 역주행, 보행자 등 돌발상황을 관리자가 빠르게 확인하도록 돕는다. 자동화재탐지설비와 수동식 비상경보장치는 화재 신호를 관리소에 전달하고 경보를 작동시킨다. 자동감지는 발견 시간을 줄이고, CCTV는 실제 상황과 발생 지점을 확인해 어떤 설비를 가동할지 판단하게 한다.



터널 안의 긴급전화는 휴대전화 통화가 어렵거나 정확한 위치 설명이 필요할 때 관리기관과 연결하는 수단이다. 비상방송설비, 라디오재방송설비, 정보표지판은 사고 내용과 대피 방향을 반복해 전달한다. 평소 듣던 라디오에서 긴급 안내가 나올 수 있는 이유도 재방송설비가 있기 때문이다. 감지시설이 위험을 찾아내는 눈이라면 경보·통신시설은 그 정보를 관리자와 운전자에게 전달하는 입과 귀에 해당한다.



터널 입구와 내부에 설치되는 안전시설: 소화와 제연시설

터널의 소화설비에는 초기 화재에 사용하는 소화기, 호스와 노즐로 물을 방사하는 옥내소화전, 일정 구역에 물을 뿌리는 물분무 또는 미분무소화설비 등이 있다. 모든 터널에 같은 설비가 들어가는 것은 아니며 터널 등급과 위험도에 따라 설치 범위가 달라진다. 소화기는 사람이 직접 다룰 수 있지만 불길이나 연기가 빠르게 커졌다면 무리하게 접근하지 말고 즉시 경보를 알린 뒤 대피해야 한다.

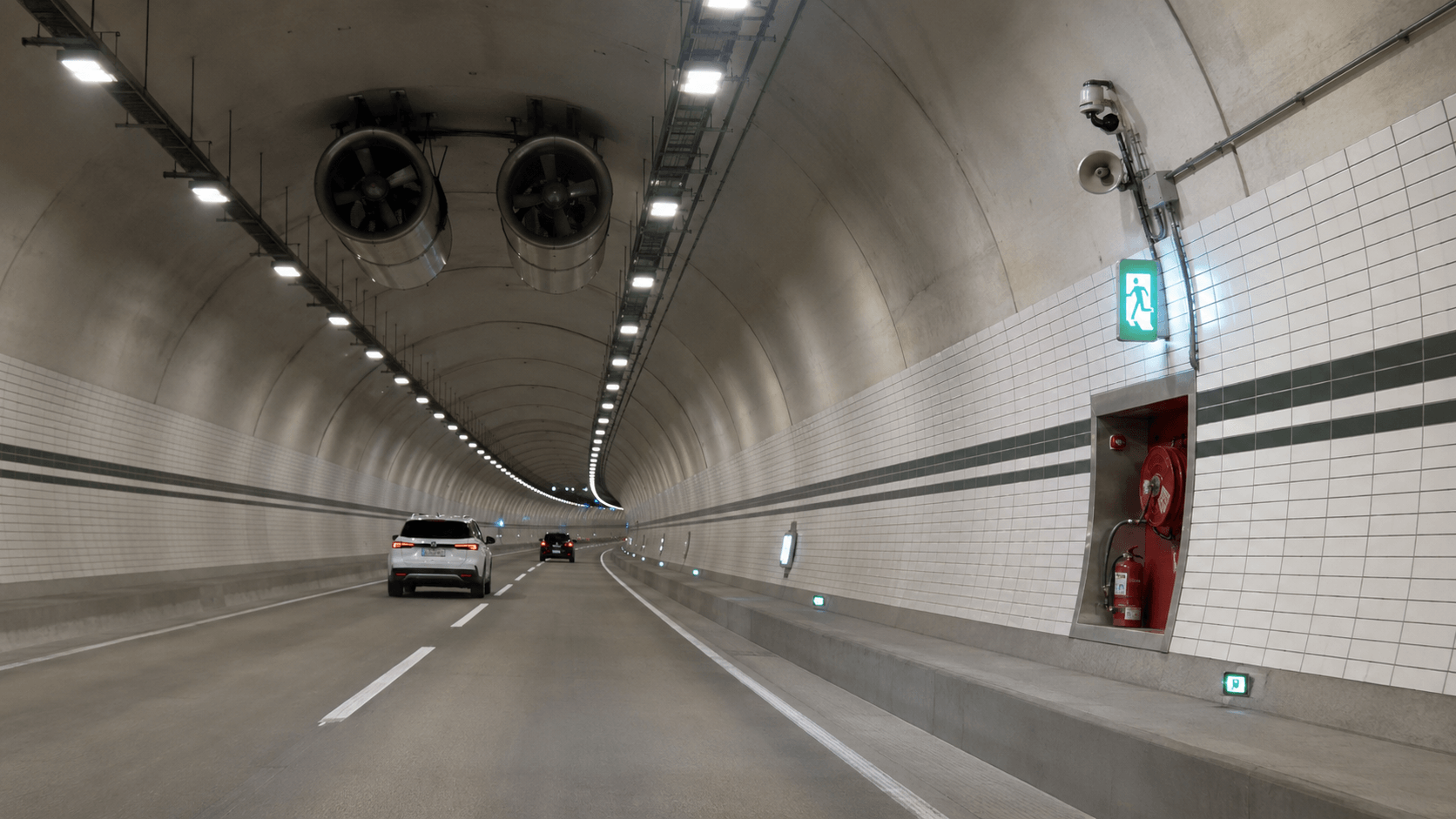

천장에 보이는 제트팬 등 환기설비는 평상시 배기가스와 입자상 오염물질의 농도를 낮춘다. 화재 때에는 제연설비로 전환되어 연기를 배출하거나 연기 흐름을 통제해 대피 가능한 환경을 확보한다. 연기는 시야를 가리고 유독가스를 퍼뜨리므로 불꽃만 끄는 것만으로는 충분하지 않다. 소화설비가 열과 화염을 줄인다면 제연설비는 피난로 쪽으로 연기가 번지는 시간을 늦추는 역할을 한다.







터널 입구와 내부에 설치되는 안전시설: 피난과 대피시설

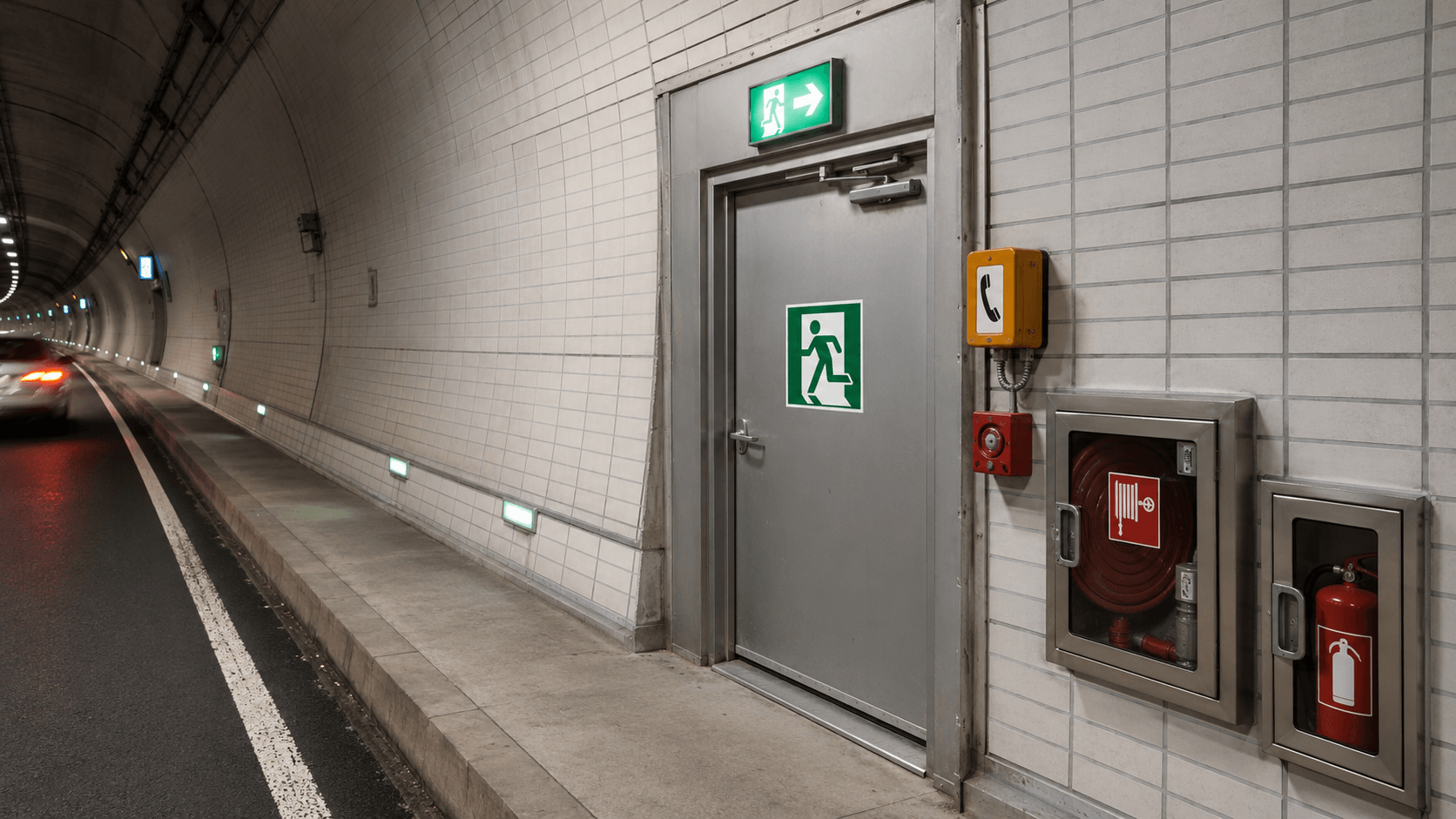

피난연결통로는 나란히 놓인 두 터널을 연결해 사고가 난 터널에서 상대적으로 안전한 반대편 터널로 이동하게 하는 통로다. 대인용과 긴급차량이 지날 수 있는 차량용이 있으며, 방화문은 평상시 배기가스와 분진을 막고 화재 시 열기와 연기의 유입을 억제한다. 터널 구조에 따라 별도의 피난대피터널, 피난대피소, 비상주차대가 마련되기도 한다.



유도표지등은 현재 위치와 가까운 비상구 방향을 보여 주고, 낮은 위치의 유도등은 연기가 위쪽부터 차더라도 진행 방향을 찾도록 돕는다. 비상조명은 일반 전원이 끊긴 상황에서도 차도와 보행 공간을 확인하게 한다. 비상주차대는 고장 차량이 주행차로를 벗어나 정차하거나 긴급차량이 활동할 공간을 제공하지만 안전한 대피실 자체는 아니다. 화재 시에는 차량 안에 머물지 말고 방송과 유도표지를 확인해 가장 가까운 피난시설로 이동해야 한다.







터널 입구와 내부에 설치되는 안전시설: 비상전원과 통합관리

정전이 발생하면 조명, 경보, 통신, 유도등이 동시에 멈출 수 있으므로 무정전전원설비와 비상발전설비가 방재시설의 기능을 이어 준다. 무정전전원설비는 전원 전환 사이의 공백을 줄이고, 비상발전기는 비교적 긴 시간 필요한 전력을 공급한다. 전선과 장비도 열, 습기, 분진, 침수 위험을 고려해 보호되어야 한다.



관리소나 통합관리센터는 감지 신호와 CCTV 영상을 모아 상황을 판단하고 진입차단, 전광표지, 비상방송, 조명, 환기·제연설비를 연계해 제어한다. 결국 터널 안전은 장비의 개수보다 정상 작동 여부와 시설 간 연결이 중요하다. 정기점검, 고장 기록, 실제 상황을 가정한 훈련이 필요한 이유도 한 장치의 오류가 경보와 대피의 연속 과정을 끊을 수 있기 때문이다.



터널 입구와 내부에 설치되는 안전시설 이용 시 알아둘 점

터널에 들어가기 전에는 전광표지와 차로신호를 확인하고 전조등을 켠 뒤 충분한 차간거리를 확보해야 한다. 내부에서는 차로를 갑자기 바꾸거나 정차하지 말고, 고장이 나면 가능한 범위에서 비상주차대나 가장자리로 이동해 비상등을 켠다. 사고나 화재를 발견하면 긴급전화나 경보장치로 위치를 알리고 관리자의 방송을 따른다.



터널 입구와 내부에 설치되는 안전시설의 핵심은 예방, 발견, 통보, 통제, 소화·제연, 대피가 차례로 이어지는 데 있다. 조명과 시선유도시설은 평상시 사고 가능성을 낮추고, 감지·경보시설은 위험을 빠르게 알리며, 진입차단설비는 후속 사고를 막는다. 소화·제연시설은 화재의 확대와 연기 확산을 억제하고, 피난시설과 비상전원은 이용자가 안전한 곳까지 이동할 시간을 확보한다. 서로 다른 설비의 역할을 구분해 기억하면 비상시 눈앞의 표지와 방송을 더 정확하게 이해할 수 있다.



터널 입구와 내부에 설치되는 안전시설 참고 자료

• 국토교통부 「도로터널 방재·환기시설 설치 및 관리지침」(국토교통부예규 제2026-461호)
• 국토교통부 「도로터널 방재·환기시설 설치 관리지침 해설서」
• 국토교통부 「도로안전시설 설치 및 관리지침: 악천후구간·터널·장대교량」
• 국가법령정보센터 「도로터널의 화재안전기술기준(NFTC 603)」
