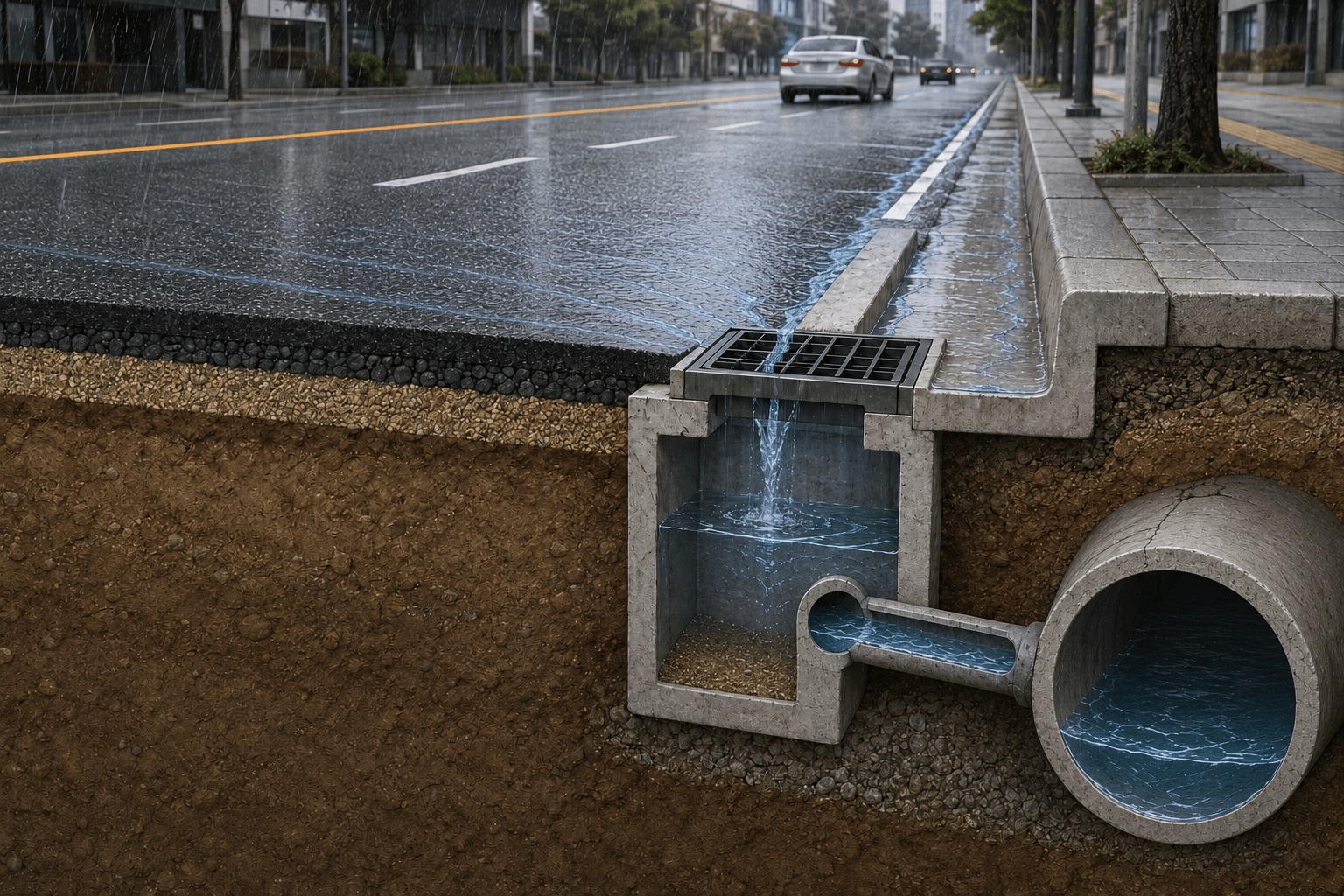

비 오는 날 도로 안전을 지켜주는 도로 배수시설의 구조

도로 배수시설은 빗물이 차로에 오래 머물지 않도록 모아서 도로 밖의 안전한 배출 지점까지 보내는 시설이다. 비가 내리면 매끈해진 포장면 위에 물막이 생기고, 고인 물을 빠르게 지나는 차량은 타이어가 노면과 충분히 접촉하지 못하는 수막현상을 겪을 수 있다. 물보라로 시야가 흐려지고 웅덩이를 피하려는 급조향까지 겹치면 사고 위험은 더 커진다. 평소에는 잘 보이지 않는 경사와 배수로가 비 오는 날 교통안전을 지키는 이유다.



도로 배수시설은 빗물받이 하나만을 뜻하지 않는다. 노면에 아주 완만한 기울기를 주어 물을 가장자리로 이동시키고, 측구가 그 물을 길게 받아 흐르게 하며, 우수받이와 집수정이 물을 모아 연결관·우수관으로 넘기는 하나의 체계다. 도로 밖 비탈면과 포장 아래로 스며드는 물도 별도의 시설로 처리한다. 어느 한 부분이 막히거나 높이가 맞지 않으면 앞 시설이 정상이어도 노면에 물이 고일 수 있다.



빗물은 어느 경로를 따라 도로 밖으로 나갈까?

도로 배수시설의 기본 흐름은 ‘노면의 경사→측구→우수받이 또는 집수정→배수관→방류 지점’​으로 이해하면 쉽다. 국토교통부 기준은 노면배수뿐 아니라 비탈면배수, 지하배수, 횡단배수 등을 도로 여건에 맞게 구성하도록 한다. 설계할 때에는 정해진 빈도의 강우량만 보는 것이 아니라 빗물이 모이는 유역면적, 포장면에서 흘러나오는 비율, 물이 집중되는 시간과 기존 배출로의 수용능력을 함께 검토한다. 유입량이 한 시설의 처리능력을 넘으면 뒤쪽 관이 충분히 커도 앞쪽에서 넘칠 수 있기 때문이다.



넓은 다차로에서는 가장자리로 모이는 물의 폭과 깊이도 커질 수 있어, 차로를 침범하는 집수폭을 검토해 측구 용량과 우수받이 간격을 조정한다. 교량 바닥판이나 터널 입구처럼 물고임의 영향이 큰 구조물에는 전용 배수구와 관로를 두고, 배출수가 기초나 비탈면을 씻어내지 않도록 출구도 보호한다. 노면의 물을 신속히 제거하는 일은 미끄럼과 물보라를 줄이는 데 그치지 않는다. 물이 포장 틈으로 반복 침투해 하부층을 약하게 만들고, 균열·포트홀과 비탈면 세굴을 일으키는 과정도 억제한다. 따라서 배수시설은 사고 예방시설이면서 도로 구조를 오래 유지하는 보호시설이다.



눈에 보이지 않는 완만한 경사가 첫 물길을 만든다

도로 배수시설에서 가장 먼저 작동하는 요소는 별도의 철제 구조물이 아니라 노면 자체의 기울기다. 직선도로의 포장면은 중앙부 또는 높은 쪽에서 가장자리 방향으로 완만한 횡단경사를 두어 중력으로 빗물이 흐르게 한다. 도로가 진행 방향으로 오르내리는 종단경사도 측구 안의 흐름에 영향을 준다.



곡선부는 차량의 안전한 회전을 위한 편경사 때문에 물이 중앙분리대 쪽으로 모일 수도 있어 별도의 집수시설이 필요하다. 오목하게 낮아지는 종단곡선의 최저점과 경사가 바뀌는 구간은 물이 집중되므로 유입구의 위치가 특히 중요하다. 경사가 너무 작거나 포장이 내려앉아 국부적인 낮은 곳이 생기면 물길이 끊기므로 시공 높이와 포장 변형까지 함께 관리해야 한다.



가장자리의 측구가 물을 받아 우수받이로 보낸다

도로 배수시설의 측구는 노면 가장자리로 온 물을 선 모양으로 받아 다음 집수 지점까지 운반한다. 도시 도로의 연석 옆에서 흔히 보는 L형 측구는 차도 가장자리와 연석이 이어져 얕은 물길을 만든 구조다. 도로 바깥이나 비탈면 주변에는 U형 측구처럼 단면이 깊은 수로가 사용되며, 필요한 곳에는 덮개를 설치한다.



우수받이는 측구를 따라 흐른 물이 상부 그레이팅이나 연석의 유입구를 통해 아래로 들어가는 입구다. 위에서 받는 격자형, 연석 측면으로 받는 형태, 두 방식을 결합한 형태가 있으며 도로의 경사와 예상 유량에 맞춰 선택한다. 물이 한곳에 몰리는 낮은 지점에는 유입구가 막힐 가능성까지 고려해 배수경로를 계획해야 한다. 그레이팅은 차량 하중을 견디면서 물을 통과시키고 큰 쓰레기의 유입을 일부 막지만, 낙엽과 비닐이 틈을 덮으면 배수능력이 급격히 낮아진다.



모인 물은 집수정과 관로를 거쳐 배출된다

도로 배수시설의 집수정은 측구나 우수받이에서 들어온 물을 한곳에 모아 배수관으로 연결하는 상자형 공간이다. 내부에는 관 연결부와 점검 공간이 마련되고, 구조에 따라 바닥의 여유 공간이 토사와 침전물을 받아 관 막힘을 줄인다. 연결관은 집수된 물을 종방향 우수관이나 횡배수관으로 보내며, 우수관은 관로의 기울기와 수두차를 이용해 물을 하천·기존 수로·우수관망 등 계획된 지점으로 배출한다.



맨홀은 관의 방향·높이·직경이 달라지는 곳이나 점검이 필요한 곳에 두어 청소와 보수를 돕는다. 관의 단면이 부족하거나 하류 수위가 높아 물이 빠져나가지 못하면 역류와 월류가 생길 수 있으므로 유입부부터 최종 방류부까지 연속해서 검토해야 한다. 집수정 간격과 관 크기는 보기 좋게 같은 간격으로 정하는 것이 아니라 집수면적, 강우강도, 유출량, 노면경사와 시설의 통수능력을 계산해 결정한다.



중앙분리대·비탈면·포장 아래에도 물길이 필요하다

도로 배수시설은 차도 가장자리에만 설치되지 않는다. 편경사로 빗물이 중앙분리대 방향에 모이는 곡선부에서는 중앙분리대 측대에 집수정과 종배수관 또는 횡배수관을 두어 물이 차로로 되넘치지 않게 한다. 산지 도로의 땅깎기 비탈면에서는 위쪽의 산마루배수구가 외부 물의 유입을 먼저 차단하고, 소단배수구와 종배수구가 비탈면의 물을 아래쪽 배수로로 유도한다.



포장 아래나 지반 속 물은 지하배수관과 배수층으로 빼내어 노상과 포장 하부가 약해지는 것을 막는다. 차도 위 물, 비탈면의 물, 지하수가 서로 다른 경로를 가지므로 한 종류의 시설만으로 모든 배수 문제를 해결할 수는 없다.



빗길에서 사고가 나기 쉬운 상황과 운전자 행동

배수시설이 막히거나 처리할 수 있는 양보다 많은 비가 내리면 도로 가장자리와 낮은 지점에 물이 고일 수 있다. 운전자가 웅덩이를 뒤늦게 발견해 옆 차로로 급하게 방향을 바꾸면 주변 차량과 부딪힐 위험이 있다.



고인 물을 빠르게 통과할 때에는 타이어가 노면과 충분히 접촉하지 못하는 수막현상이 발생할 수 있다. 한쪽 바퀴만 깊은 물에 들어가면 차량의 균형이 흐트러질 수 있고, 앞차에서 발생한 물보라가 시야를 가리면 추돌 위험도 커진다.



노면에 물이 고여 있는 것이 보이면 가속페달에서 발을 떼고 미리 속도를 낮춰야 한다. 앞차와의 거리를 넓히고 급제동·급가속·급조향을 피하는 것이 중요하다. 깊이를 알 수 없는 침수 구간이나 통제된 지하차도에는 들어가지 말고 안전한 도로로 우회해야 한다.



비가 그친 뒤에도 물에 가려졌던 포트홀이나 파손된 포장이 나타날 수 있다. 웅덩이를 피해야 한다면 주변 차량을 먼저 확인한 뒤 천천히 진로를 조절하고, 갑자기 핸들을 꺾지 않아야 한다.

도로 상황	발생할 수 있는 위험	운전자 행동 요령
차로에 얇은 물막이 형성	타이어 접지력 저하와 미끄러짐	미리 감속하고 급제동과 급조향 피하기
도로 가장자리의 깊은 웅덩이	차량 균형 상실과 급차로 변경 사고	주변 차량을 확인하고 천천히 진로 조절
앞차에서 큰 물보라 발생	시야 상실과 후방 추돌	앞차와의 거리를 넓히고 낮은 속도 유지
곡선부나 도로의 낮은 지점	고인 물을 늦게 발견해 급제동	진입 전에 속도를 충분히 낮추기
침수된 지하차도 또는 통제구간	차량 침수와 고립	진입하지 말고 안전한 도로로 우회



낙엽과 토사가 작은 입구를 막지 않게 하려면

도로 배수시설의 성능은 설치 당시의 크기보다 물길이 계속 열려 있는지에 좌우된다. 우수받이 위의 낙엽·담배꽁초·비닐, 집수정 내부의 토사, 관로의 퇴적물, 파손되거나 내려앉은 측구는 유입구와 통수단면을 줄인다. 관리기관은 우기 전과 집중호우 뒤에 낮은 지점, 교차로, 지하차도 진입부 등 물이 모이기 쉬운 곳을 점검하고 준설·세척·파손 보수를 해야 한다.



주변을 재포장할 때에는 낮아진 노면 때문에 물길이 유입구를 지나치지 않도록 높이를 맞추고, 덮개의 흔들림과 파손도 확인해야 한다. 시민은 빗물받이를 쓰레기로 막거나 덮개를 임의로 움직여서는 안 된다.



비가 오는 날에는 배수시설이 정상이어도 노면의 마찰력이 낮아질 수 있으므로 미끄럼방지 포장의 역할과 빗길 운전법을 함께 확인하는 것이 좋습니다. 연석 옆 L형 측구가 물길을 만드는 구조를 이해하려면 보도와 차도를 구분하는 경계석의 역할도 함께 살펴볼 수 있습니다.



도로 배수시설의 구조는 하나의 연속된 물길이다

도로 배수시설의 구조는 물을 ‘흘려 보내는 경사’, ‘받아서 운반하는 측구’, ‘아래로 들이는 우수받이’, ‘모아서 관에 연결하는 집수정’, ‘도로 밖으로 보내는 배수관’​이 순서대로 협력하는 방식이다. 중앙분리대·비탈면·포장 아래에는 각각의 물길에 맞는 보조 배수시설이 더해진다.



빗물받이만 깨끗하다고 배수가 완성되는 것도 아니고, 큰 관만 설치한다고 노면의 낮은 곳이 사라지는 것도 아니다. 설계된 경사와 유입구 위치, 충분한 통수능력, 정기적인 청소가 함께 유지될 때 도로 배수시설은 빗길의 고인 물과 도로 손상을 줄여 안전한 주행을 돕는다. 유입구부터 최종 방류구까지 연속된 물길 확보가 핵심이다.



참고 자료

• 국토교통부 「도로 배수시설 설계 및 관리지침」(2025. 2.)
• 국가건설기준센터 「KDS 44 40 00 도로배수시설」
• 국가건설기준센터 「KDS 44 40 05 노면배수」
• 국가건설기준센터 「KDS 44 40 20 도시부 도로배수」
