보행신호등의 잔여시간 표시기는 어떻게 작동할까? 숫자가 줄어드는 원리

보행신호등의 잔여시간 표시기는 녹색 보행신호가 끝나기까지 남은 시간을 숫자나 도형으로 알려 주는 보조장치다. 횡단보도 앞에서 숫자가 줄어드는 모습을 보면 장치 안에서 별도로 시간을 측정한다고 생각하기 쉽지만, 실제로는 교차로의 신호제어기와 보행신호에 맞춰 작동한다.



보행신호등은 녹색 점등, 녹색 점멸, 적색 점등의 순서로 운영된다. 잔여시간 표시기는 이 가운데 보행자가 이미 횡단 중일 때 남은 시간을 판단할 수 있도록 녹색 점멸 구간의 시간을 보여 주는 역할을 한다. 최근에는 적색신호가 끝나기까지 기다려야 하는 시간도 함께 표시하는 장치가 일부 지역에 설치되고 있다.



보행신호등의 잔여시간 표시기와 신호제어기

보행신호등의 잔여시간 표시기는 교차로 주변의 신호제어기를 기준으로 움직인다. 신호제어기는 차량신호와 보행신호가 서로 충돌하지 않도록 신호 순서와 지속시간을 관리하는 장비다. 설정된 순서에 따라 보행신호등에 녹색, 녹색 점멸, 적색 신호를 보내고 잔여시간 표시장치도 이 변화에 맞춰 작동하게 한다.



따라서 잔여시간 표시기가 카메라로 보행자의 걸음이나 횡단 인원을 직접 측정해 숫자를 정하는 것은 아니다. 기본적으로 신호제어기에 설정된 보행신호 시간과 현재 신호 상태를 기준으로 남은 시간을 계산해 표시한다. 신호 운영시간이 변경되면 표시장치도 변경된 신호에 맞게 정확히 동기화되어야 한다.



보행신호등의 잔여시간 표시기가 숫자를 줄이는 과정

보행신호등의 잔여시간 표시기는 일반적인 녹색신호가 켜졌을 때 곧바로 숫자를 표시하는 것이 아니라 녹색신호가 점멸하기 시작할 때 작동한다. 경찰청 「보행신호등 보조장치 표준지침」에 따르면 녹색 횡단 잔여시간 표시는 녹색 점멸신호와 동시에 시작하고, 녹색 점멸이 끝날 때 함께 종료된다.

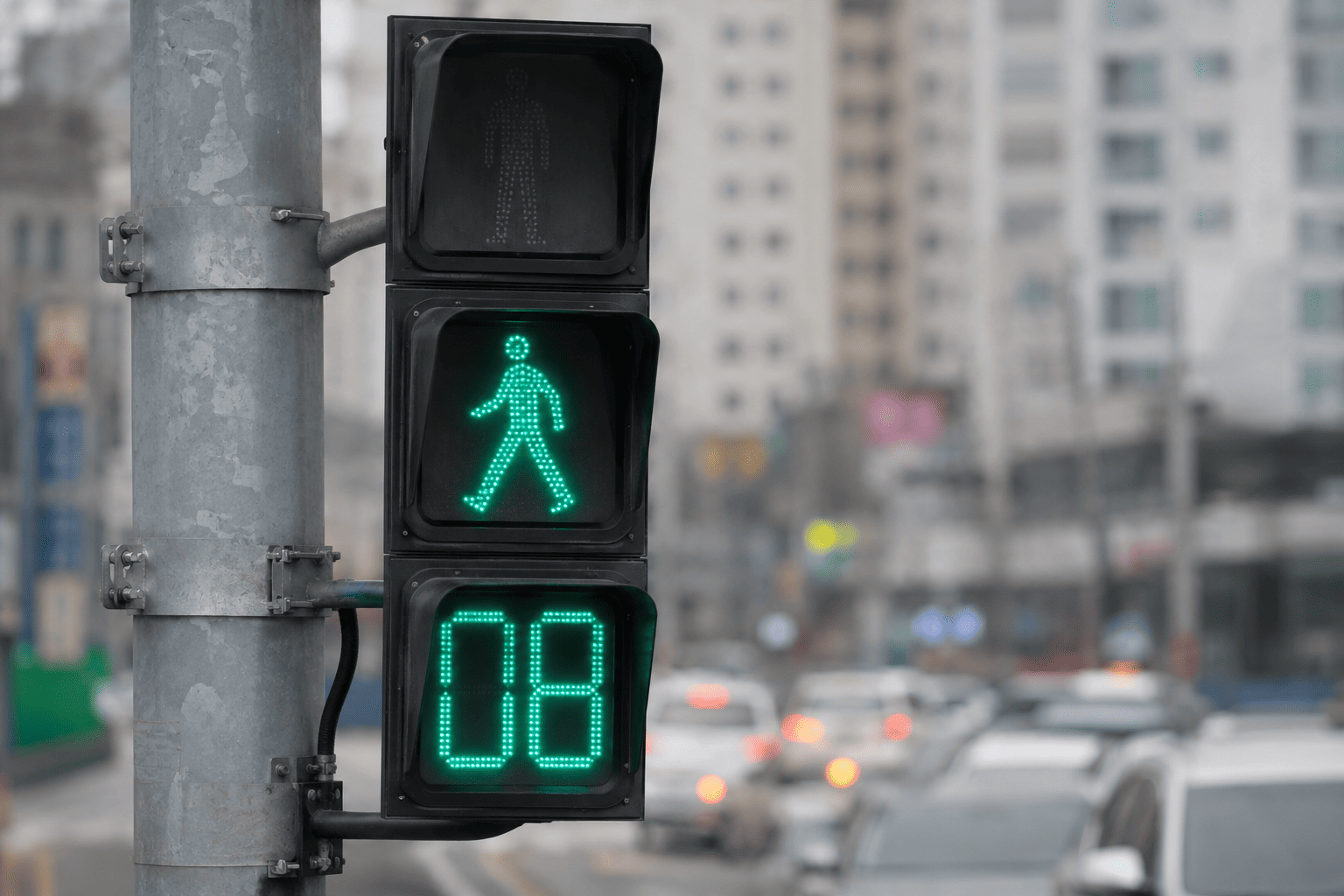

예를 들어 녹색 점멸시간이 15초라면 숫자형 표시기는 남은 시간을 초 단위로 줄여 보여 준다. 표시 숫자가 15, 14, 13의 순서로 감소하다가 시간이 끝나면 보행신호가 적색으로 바뀌고 잔여시간 표시도 꺼진다. 숫자는 보행자에게 남은 시간을 알려 주는 정보일 뿐, 표시된 시간 안에 새로 뛰어들어도 된다는 뜻은 아니다.







보행신호등의 잔여시간 표시기 숫자형과 도형형

보행신호등의 잔여시간 표시기는 크게 숫자형과 도형형으로 구분할 수 있다. 숫자형은 남은 시간을 초 단위 숫자로 직접 표시하므로 보행자가 시간을 비교적 쉽게 파악할 수 있다. 표시부에는 멀리서도 확인할 수 있는 LED가 사용되며, 녹색 횡단 잔여시간은 녹색 숫자로 나타낸다.



도형형은 여러 개의 역삼각형이나 막대 모양 모듈을 사용한다. 녹색 점멸시간을 전체 모듈 수로 나눈 뒤 시간이 흐를 때마다 모듈을 차례대로 끄는 방식이다. 켜진 도형이 많으면 시간이 많이 남았고, 도형이 줄어들수록 신호 종료가 가까워졌다는 의미다. 숫자형은 정확한 초를 보여 주고 도형형은 남은 시간의 비율을 직관적으로 전달한다는 차이가 있다.



보행신호등의 잔여시간 표시기와 적색 대기시간

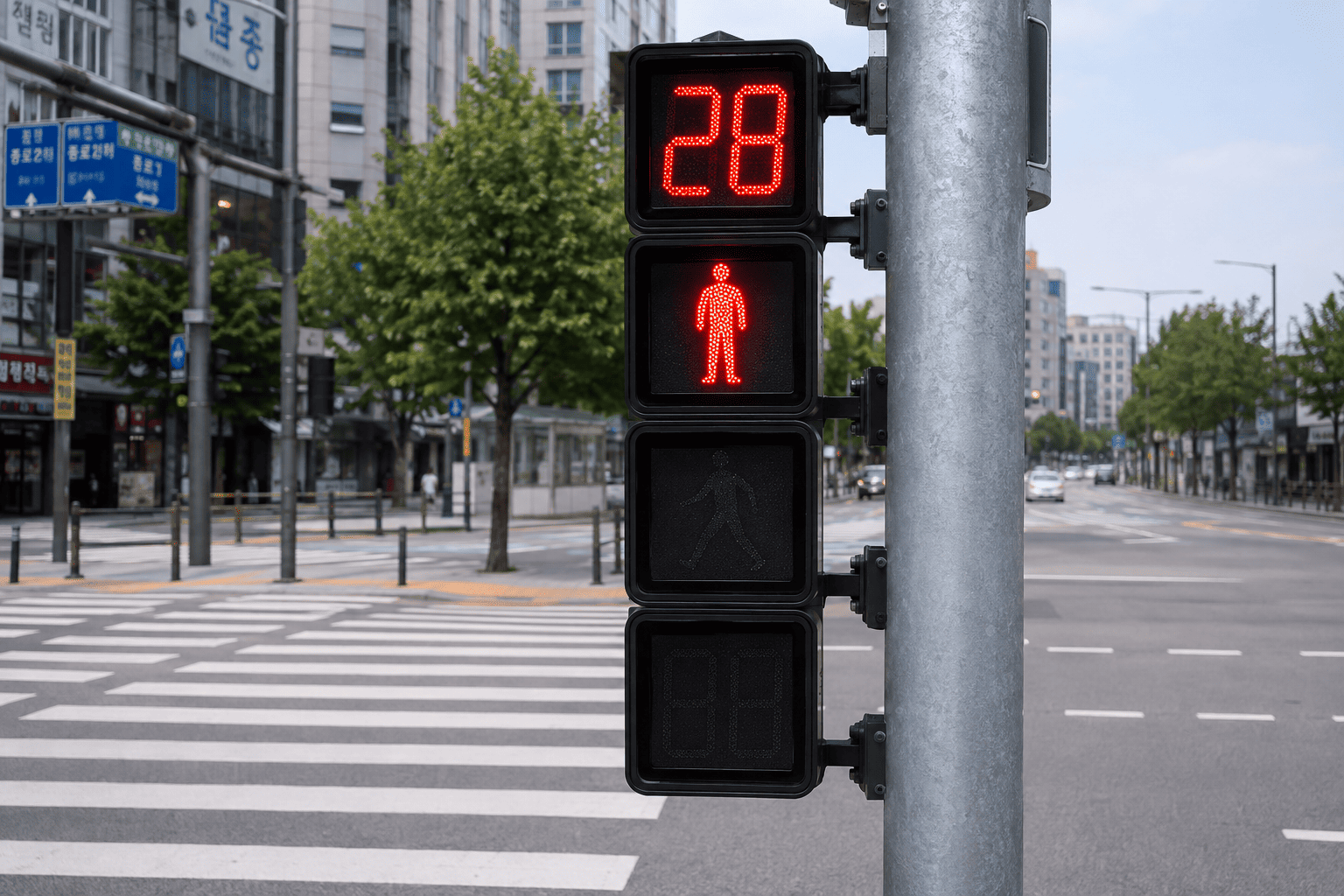

보행신호등의 잔여시간 표시기는 녹색 횡단시간을 알려 주는 장치를 기본으로 설치하며, 필요한 곳에는 적색 대기시간 표시 기능을 추가할 수 있다. 적색 표시기는 보행자가 다음 녹색신호까지 얼마나 기다려야 하는지 숫자나 도형으로 알려 준다. 모든 횡단보도에 설치되는 필수 장치는 아니므로 장소에 따라 녹색 잔여시간만 표시될 수 있다.



적색 대기시간은 신호가 바뀌기 직전까지 계속 표시되지 않는다. 보행자가 숫자를 보고 미리 차도로 내려가는 행동을 막기 위해 적색신호 종료 6초 이하부터는 시간을 표시하지 않는다. 서울특별시의 적색 잔여시간 표시 신호등 안내에서도 이러한 안전 원칙을 설명하고 있다. 숫자가 사라졌더라도 녹색 보행신호가 실제로 켜질 때까지 보도에서 기다려야 한다.







보행신호등의 잔여시간 표시기가 장소마다 다른 이유

보행신호등의 잔여시간 표시기는 신호제어기에 설정된 시간을 보여 주기 때문에 횡단보도마다 처음 표시되는 숫자가 다를 수 있다. 횡단보도의 길이, 도로 폭, 보행자 통행량, 주변 교통상황과 교통약자의 이용 특성 등을 고려해 보행신호 시간이 다르게 운영되기 때문이다.



시간대에 따라 신호 운영방식이 바뀌는 교차로에서는 같은 횡단보도라도 표시시간이 달라질 수 있다. 표시 숫자가 평소와 다르다고 해서 반드시 고장은 아니다. 다만 숫자가 멈추거나 갑자기 증가하고, 보행신호와 맞지 않게 표시된다면 장치 또는 신호 연동 상태를 점검해야 한다.



보행신호등의 잔여시간 표시기를 볼 때 알아둘 점

보행신호등의 잔여시간 표시기는 보행신호를 대신하는 것이 아니라 판단을 돕는 보조장치다. 도로교통법 시행규칙 별표 2에 따르면 녹색 점멸 중에는 새로 횡단을 시작하면 안 된다. 이미 횡단 중인 사람은 신속하게 횡단을 마치거나 횡단을 중지하고 보도로 돌아와야 한다.



따라서 숫자가 몇 초 남았다는 이유로 무리하게 뛰어들어서는 안 된다. 잔여시간 표시와 사람 모양 신호가 다르게 보이거나 장치가 꺼져 있다면 반드시 보행신호등의 지시에 따라야 한다. 횡단 중에는 숫자만 바라보지 말고 우회전 차량과 주변 교통상황도 함께 확인하는 것이 안전하다.







보행신호등의 잔여시간 표시기 핵심 정리

보행신호등의 잔여시간 표시기는 신호제어기의 보행신호와 연동하여 작동한다. 녹색 점멸이 시작되면 숫자형 표시기는 남은 초를 줄여 보여 주고, 도형형 표시기는 시간을 동일한 구간으로 나누어 모듈을 순서대로 끈다. 필요한 장소에서는 적색신호의 대기시간도 추가로 표시할 수 있다.



잔여시간 표시기는 보행자의 불안과 무리한 횡단을 줄이기 위한 정보 장치다. 숫자가 남아 있어도 녹색신호가 점멸 중이라면 새로 횡단을 시작하지 말고, 실제 사람 모양 보행신호와 주변 차량을 확인해야 안전하게 이용할 수 있다.



보행신호등의 잔여시간 표시기 참고 자료

• 경찰청 「보행신호등 보조장치 표준지침」
• 국가법령정보센터 「도로교통법 시행규칙」 별표 2·별표 3
• 서울특별시 「빨간불 남은 시간 알려주는 신호등 시범 구축」
