가드레일은 충돌한 차량을 어떻게 붙잡을까? 사고 순간의 작동 순서

굽은 도로에서 차량이 미끄러져 가드레일에 비스듬히 접근하는 상황을 떠올려보자. 운전자가 방향을 바로잡지 못하면 차량은 도로 밖의 경사면이나 하천으로 떨어지거나, 중앙선을 넘어 반대편 차량과 충돌할 수 있다.



가드레일은 이러한 이탈 사고가 더 큰 피해로 이어지는 것을 막기 위해 설치한다. 단단한 금속벽으로 차량을 그 자리에서 멈추게 하는 시설처럼 보이지만, 실제로는 빔과 지주가 힘을 나누고 일정 부분 변형되면서 차량의 속도와 진행 방향을 바꾸도록 설계된다.

가드레일의 목표는 충돌을 없애는 것이 아니다. 차량이 낭떠러지나 대향차로로 이탈하는 더 치명적인 사고를 줄이는 것이 핵심이다.

충돌 직전, 가드레일은 무엇을 막아야 할까?

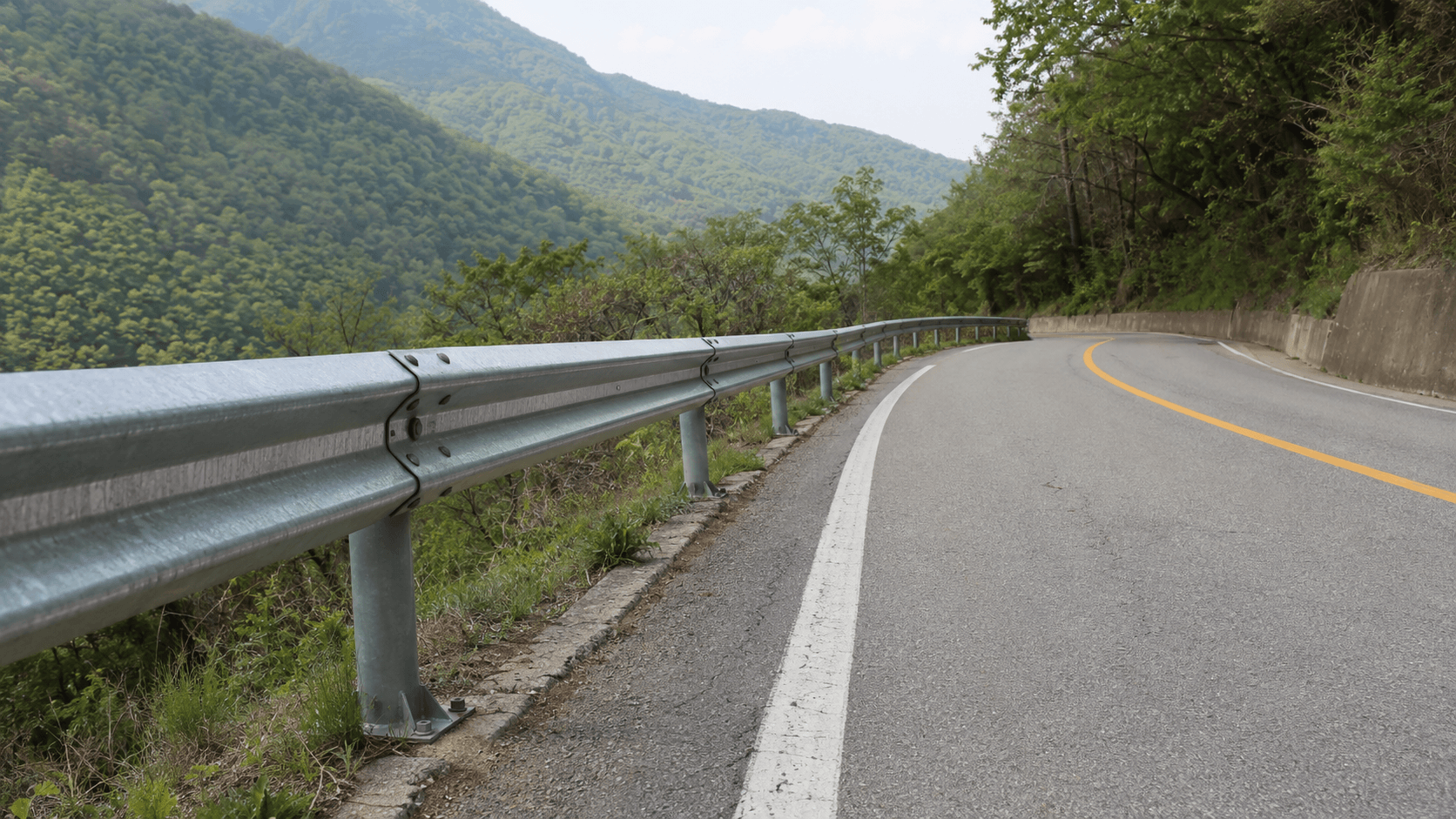

우리가 흔히 가드레일이라고 부르는 시설의 넓은 명칭은 차량 방호울타리다. 굴곡진 금속판을 지주에 연결한 보형 방호울타리가 가장 익숙한 형태이지만, 도로 조건에 따라 콘크리트 방호벽이나 케이블형 시설도 사용된다.



차량 방호울타리는 도로 가장자리의 급경사면, 하천, 교각과 같이 차량이 직접 진입하거나 충돌했을 때 피해가 커질 수 있는 장소에 설치한다. 중앙분리대에서는 차량이 반대편 차로로 넘어가는 것을 막고, 교량에서는 차도 밖으로 추락하는 위험을 줄인다.



따라서 시설과 접촉하지 않는 것이 가장 좋지만, 충돌이 불가피하다면 가드레일과 부딪히는 피해가 도로 밖으로 완전히 이탈했을 때 예상되는 피해보다 작아야 한다. 설치 여부는 가드레일 자체의 충돌 위험과 시설 뒤쪽의 위험을 비교해 결정한다.



첫 접촉, 차량은 연속된 금속 빔을 만난다

차량이 가드레일 측면에 비스듬히 접근하면 범퍼나 차량 옆부분이 먼저 금속 빔과 접촉한다. 금속 빔은 길게 이어져 있기 때문에 충돌 지점 한 곳에서만 힘을 받지 않고 연결된 앞뒤 구간으로 힘을 전달한다.



금속 빔의 굴곡은 제한된 두께에서도 필요한 강성과 변형 능력을 확보하도록 돕는다. 빔 뒤에는 일정한 간격으로 지주가 설치되고, 빔과 지주 사이에는 연결 부재와 볼트가 사용된다. 이 부품들이 하나의 연속된 구조로 작동한다.



차량이 지주 하나에 직접 걸려 갑자기 멈추는 것보다 연속된 빔을 따라 접촉하는 편이 충격을 여러 부재에 나누는 데 유리하다. 다만 차량의 높이나 충돌 각도가 설계 조건과 크게 다르면 바퀴가 시설에 걸리거나 차량이 불안정하게 움직일 수도 있다.



금속판이 휘는 동안 충격은 여러 곳으로 나뉜다

충돌이 이어지면 금속 빔이 도로 바깥쪽으로 휘고 일부 지주도 기울거나 지반 속에서 움직일 수 있다. 이때 차량이 가지고 있던 운동에너지의 일부가 빔과 지주의 변형, 지반의 저항, 차량 자체의 변형과 마찰 등으로 분산된다.



사고 현장에서 가드레일이 휘어 있는 모습을 보고 시설이 약해서 실패했다고 생각하기 쉽다. 그러나 차량을 붙잡은 상태에서 허용 범위 안으로 변형됐다면 충격을 처리하는 정상적인 과정일 수 있다.



반대로 금속 빔이 끊어지거나 지주가 연속해서 뽑혀 차량이 시설 뒤쪽으로 빠져나갔다면 원하는 방호 기능을 발휘했다고 보기 어렵다. 좋은 방호울타리는 무조건 단단한 시설이 아니라 변형되면서도 차량을 놓치지 않는 시설이다.

충돌 과정의 핵심 흐름

1. 차량의 범퍼나 측면이 금속 빔과 접촉한다.
2. 충돌력이 연결된 빔과 지주로 전달된다.
3. 시설과 차량의 변형을 통해 속도 변화가 분산된다.
4. 차량이 도로 진행 방향에 가까워지도록 유도된다.

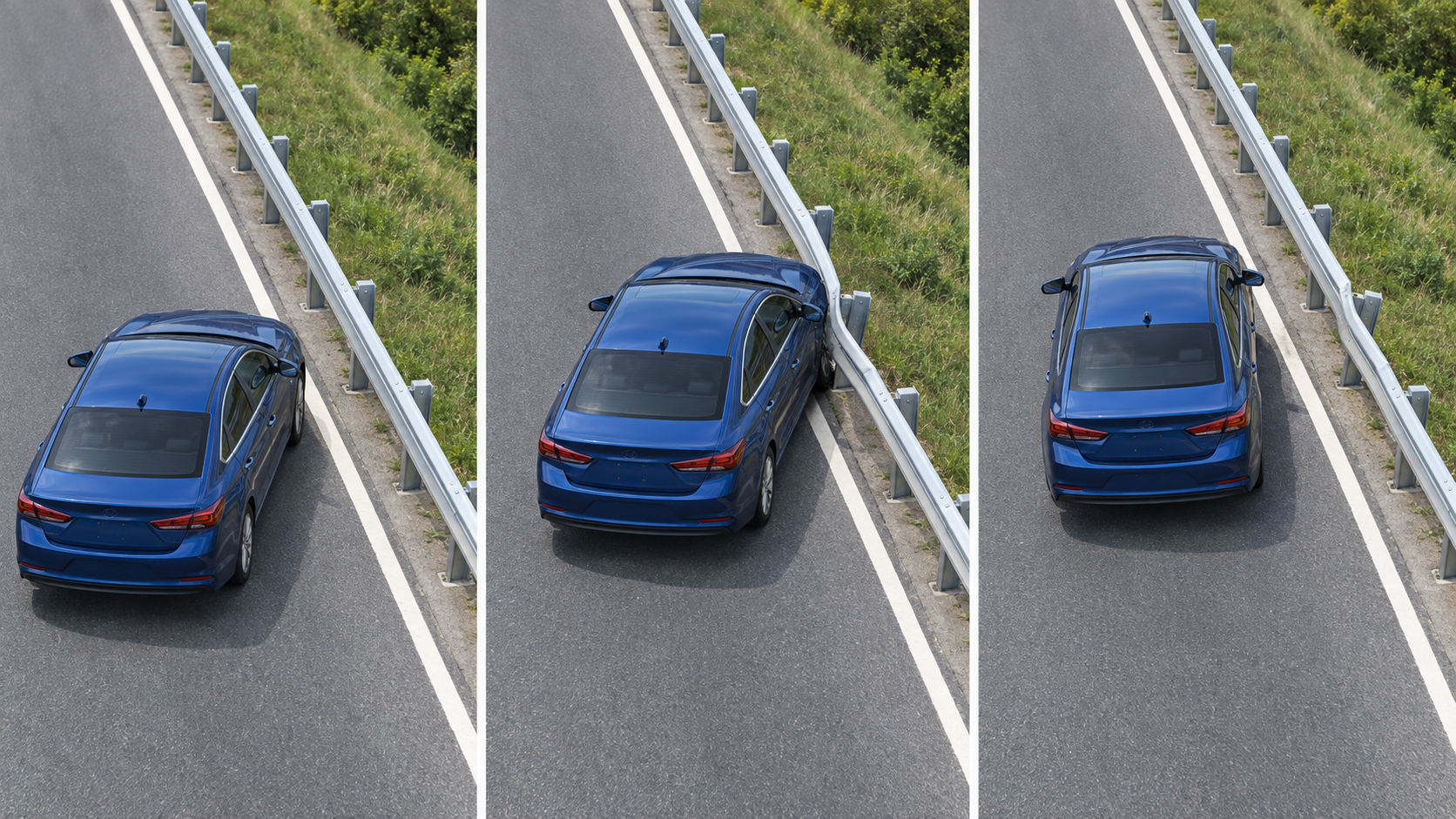

왼쪽부터 차량이 가드레일에 접근하고, 금속 빔이 변형되며 충격을 나눈 뒤, 차량이 도로 진행 방향에 가깝게 유도되는 과정이다.

차량을 튕겨내는 대신 진행 방향에 가깝게 유도한다

가드레일은 충돌한 차량을 도로 한가운데로 강하게 튕겨 보내는 시설이 아니다. 차량이 시설을 뚫고 나가지 않도록 붙잡으면서 가드레일을 따라 움직이게 해 도로와 나란한 방향에 가까워지도록 유도한다.



차량이 시설에 비스듬히 닿으면 도로 밖을 향하던 움직임은 줄어들고, 가드레일과 나란한 방향의 움직임은 일정 부분 남는다. 이 때문에 정상적으로 작동한 차량은 시설을 따라 미끄러지듯 진행할 수 있다.



그렇다고 차량이 자동으로 원래 차로 중앙에 안전하게 돌아오는 것은 아니다. 타이어와 조향장치가 손상되거나 차량이 회전하면서 옆 차로를 침범할 수 있다. 가드레일은 이탈 가능성을 줄이는 시설이지 사고 이후의 안전까지 보장하는 장치는 아니다.



같은 가드레일에서도 사고 결과가 달라지는 이유

첫 번째는 차량 속도다. 속도가 높을수록 가드레일이 처리해야 하는 충돌에너지가 커진다. 제한속도보다 빠르게 주행하면 시설의 변형량과 차량에 전달되는 충격도 커질 수 있다.



두 번째는 충돌 각도다. 가드레일과 거의 나란하게 스치는 경우와 정면에 가깝게 부딪히는 경우는 충돌 결과가 다르다. 충돌 각도가 커지면 차량을 시설을 따라 유도하기가 어려워진다.



세 번째는 차량의 무게와 높이다. 승용차와 대형 화물차는 시설에 전달하는 힘과 접촉 위치가 다르다. 그래서 도로의 제한속도와 대형차 통행량, 추락 위험 등을 고려해 필요한 성능등급을 정한다.



네 번째는 시설 뒤쪽의 공간이다. 금속 방호울타리가 휘어질 공간이 부족하면 차량이 시설 뒤의 교각이나 장애물에 다시 충돌할 수 있다. 공간이 좁은 중앙분리대와 교량에서는 변형이 적은 콘크리트 방호벽을 사용하는 경우가 있다.



긴 측면보다 시작점과 연결부가 까다로운 이유

길게 이어진 가드레일의 측면은 차량을 진행 방향으로 유도할 수 있지만, 시작점이나 끝부분에 정면으로 부딪히면 작동 방식이 달라진다. 금속 빔의 잘린 끝이 그대로 노출돼 있다면 차량을 관통하거나 차량을 위로 들어 올리는 위험이 생길 수 있다.



이 위험을 줄이기 위해 가드레일의 끝부분에는 단부처리시설을 설치한다. 금속 빔을 지면 방향으로 단순히 꺾는 형태만 있는 것이 아니라, 정면 충돌에너지를 처리하도록 별도로 설계된 구조도 사용된다.



금속 가드레일과 콘크리트 방호벽처럼 강도가 다른 시설이 만나는 곳에는 전이구간도 필요하다. 강도가 갑자기 바뀌면 연결부가 약점이 될 수 있기 때문에 부재의 강성과 간격을 점차 바꾸어 힘이 자연스럽게 전달되도록 한다.



가드레일 접촉 사고가 났다면 어떻게 해야 할까?

차량이 가드레일에 닿았을 때 놀라서 반대 방향으로 핸들을 급하게 꺾으면 차량이 회전하거나 옆 차로로 튀어나갈 수 있다. 차량을 제어할 수 있다면 진행 방향을 급격하게 바꾸지 말고 속도를 줄이며 안전한 장소로 이동해야 한다.



안전하게 정차한 뒤에는 비상등을 켜고 탑승자의 부상과 주변 교통을 확인한다. 차량이 차로에 남아 있거나 파손된 가드레일이 도로 쪽으로 튀어나왔다면 경찰이나 도로관리기관에 정확한 위치를 알려 2차 사고를 막아야 한다.



겉으로 손상이 작아 보여도 타이어와 휠, 조향장치가 충격을 받았을 수 있다. 가드레일 역시 볼트와 지주, 기초가 손상됐을 가능성이 있으므로 운전자가 임의로 시설물을 밀거나 옮기지 말고 전문적인 점검을 받아야 한다.



가드레일과 중앙분리대의 차이는 중앙분리대가 반대편 차로 침범을 막는 방법에서 확인할 수 있다. 도로 분기점이나 교각 앞의 시설은 충격흡수시설이 정면 충돌 피해를 줄이는 원리에서 자세히 설명한다.

가드레일은 차량을 무조건 튕겨내거나 즉시 멈추게 하는 벽이 아니다. 시설의 변형으로 충격을 나누고 차량을 진행 방향에 가깝게 유도해 더 큰 이탈 사고를 줄이는 마지막 방어선이다.

참고자료

국가법령정보센터 「도로안전시설 설치 및 관리지침」
국토교통부 「차량방호 안전시설 실물충돌시험 업무편람」
국가건설기준센터 「차량 방호울타리」 관련 기준
