야간 도로 시선유도시설의 종류와 안전하게 길을 보여 주는 원리

야간 도로 시선유도시설은 가로등이 적은 도로에서도 운전자가 차로의 방향, 곡선의 굽은 정도, 도로 가장자리와 장애물의 위치를 미리 알아보도록 돕는다. 낮에는 차선과 주변 지형만으로도 도로의 흐름을 파악하기 쉽지만, 밤에는 전조등이 비추는 범위 밖의 정보가 급격히 줄어든다. 특히 비나 안개가 끼면 노면의 반사와 물보라까지 겹쳐 차선이 흐려질 수 있다. 이때 일정한 간격으로 이어지는 반사체와 표지는 멀리서부터 도로의 모양을 점과 선처럼 보여 준다.



야간 도로 시선유도시설이라고 해서 모두 스스로 빛을 내는 것은 아니다. 일반적인 시설은 자동차 전조등을 운전자 쪽으로 되돌려 보내는 재귀반사 원리를 이용하며, 일부 표지병은 LED로 직접 빛을 낸다. 국토교통부 지침상 좁은 의미의 시선유도시설에는 시선유도표지, 갈매기표지, 표지병 등이 포함된다. 장애물 표적표지, 구조물 도색 및 빗금표지, 시선유도봉은 ‘시인성 증진 안전시설’로 따로 구분되지만, 야간에 위험 위치를 드러내고 주행 경로를 안내한다는 점에서 함께 알아둘 필요가 있다.



야간 도로 시선유도시설의 기본 원리와 필요한 이유

야간 도로 시선유도시설의 핵심은 한 개의 밝은 물체보다 여러 시설이 연속된 형태로 보이게 하는 데 있다. 운전자는 도로 가장자리에 이어지는 반사점을 보고 직선인지 곡선인지 판단하고, 점 사이의 방향 변화로 굽은 정도를 예상한다. 재귀반사체 안의 미세한 유리알이나 프리즘 구조는 들어온 전조등 빛을 광원과 가까운 방향으로 돌려보낸다. 그래서 시설 자체에 전원이 없어도 운전자의 눈에는 밝게 보이며, 일반 도색보다 먼 거리에서 위치를 알아차리기 쉽다. 다만 전조등이 닿아야 기능하는 반사식 시설과 주변 전기나 태양광 충전으로 직접 빛나는 발광식 시설은 작동 방식이 다르다.



야간 도로 시선유도시설 중 시선유도표지

야간 도로 시선유도시설 가운데 시선유도표지는 도로 양옆이나 중앙분리대 부근에서 가장 쉽게 볼 수 있는 작은 반사판 형태의 시설이다. 지주나 방호울타리에 반사체를 부착하고 일정한 간격으로 연속 설치해 전방의 도로선형과 가장자리를 안내한다. 직선에서는 도로의 폭과 진행 방향을 안정적으로 보여 주고, 곡선에서는 반사점이 휘어지는 모습으로 앞으로 나타날 굴곡을 알려 준다. 방호울타리에 달린 반사판도 같은 목적을 수행할 수 있지만, 방호울타리처럼 차량을 물리적으로 막는 기능은 없다. 반사체가 깨지거나 흙과 눈에 가려지면 연속된 흐름이 끊기므로 청소와 교체가 중요하다.



야간 도로 시선유도시설 중 갈매기표지

야간 도로 시선유도시설 중 갈매기표지는 급한 평면곡선이나 앞이 잘 보이지 않는 굽은 구간에 설치된다. 검은색 갈매기 모양과 밝은 바탕의 반사면이 조합된 판을 곡선 바깥쪽에 연속으로 세워, 도로가 어느 방향으로 얼마나 크게 휘는지를 강조한다. 작은 점처럼 보이는 시선유도표지보다 면적과 방향성이 크기 때문에 급커브의 존재를 강하게 전달한다. 여러 갈매기표지가 갑자기 한쪽으로 이어져 보이면 운전자는 표지 바로 앞에서 급조향하기보다 미리 속도를 줄여야 한다. 갈매기 기호는 안전한 속도를 숫자로 알려 주는 규제표지가 아니라 도로의 굴곡을 시각적으로 예고하는 시설이라는 점도 구분해야 한다.





야간 도로 시선유도시설 중 표지병

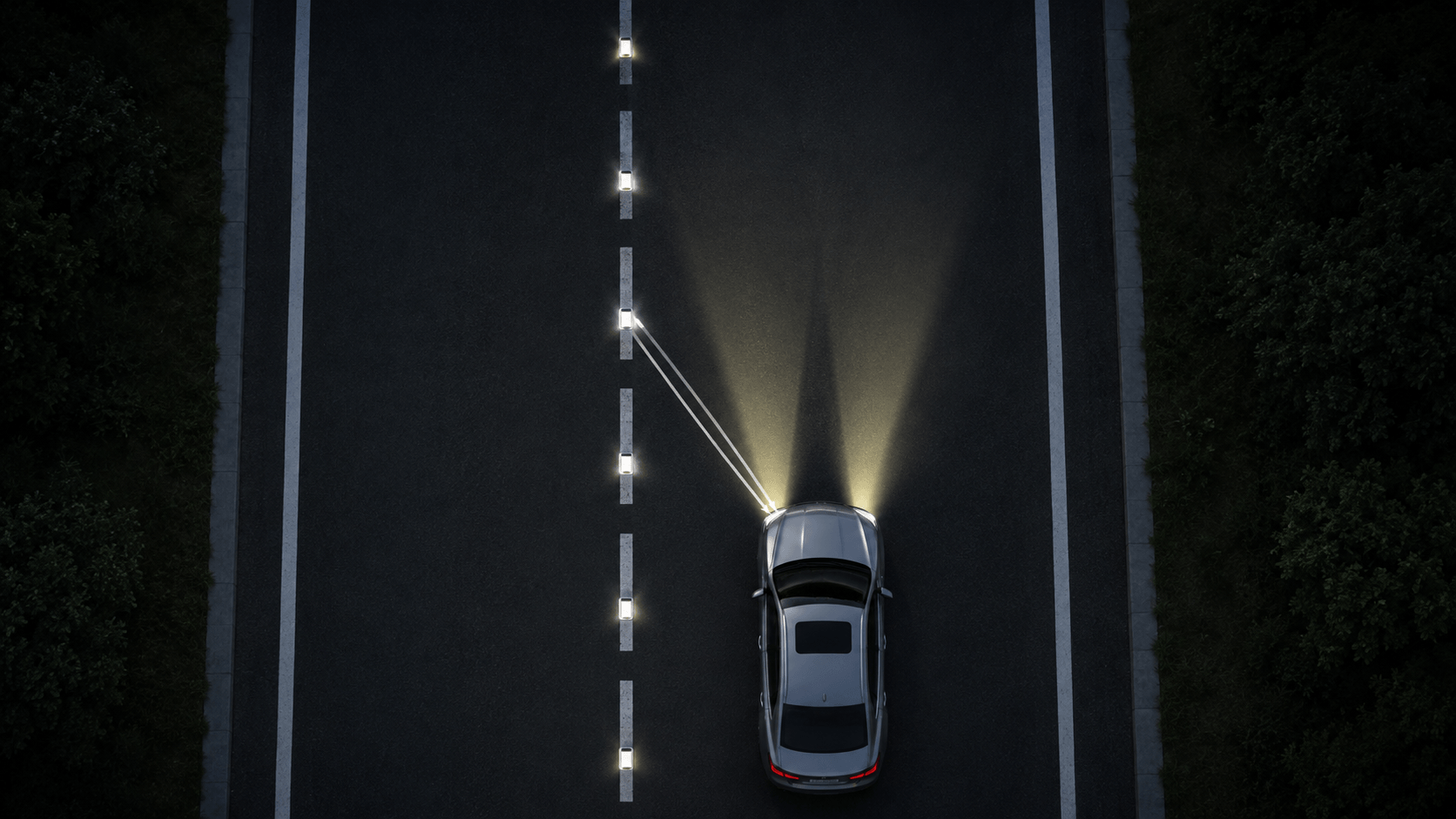

야간 도로 시선유도시설 중 표지병은 중앙선, 차로 경계선, 안전지대 등 노면표시의 기능을 보완하도록 도로 표면에 설치한다. 반사식 표지병은 전조등을 되비추며 차선의 위치를 점선처럼 이어 주고, LED 표지병은 자체 발광으로 야간과 악천후의 시인성을 높인다. 표지병은 차선을 대신해 마음대로 설치하는 장식물이 아니라 노면표시의 의미와 색상, 차량의 접근 방향을 고려해야 하는 시설이다. 물이 고이거나 빗길의 난반사로 도색 차선이 흐릿할 때 도움이 되지만, 표지병만 믿고 속도를 유지해서는 안 된다. 최근에는 도로와 높이를 맞춘 매립형 태양광 LED 표지병도 활용되고 있어 일반적인 볼록형 반사 표지병과 형태가 항상 같지는 않다.





야간 도로 시선유도시설의 반사식과 발광식 차이

야간 도로 시선유도시설은 빛을 만드는 방식에 따라 보이는 조건도 달라진다. 재귀반사식은 전원과 배선이 필요하지 않고 차량 전조등이 들어온 방향 가까이로 빛을 돌려보내므로 효율적이지만, 전조등이 닿지 않거나 반사면에 흙·눈·물때가 쌓이면 밝기가 떨어진다. 발광식은 LED처럼 광원이 직접 켜져 먼 곳이나 우천 시에도 연속된 위치를 분명하게 나타낼 수 있지만, 충전 상태와 전원 장치, 방수 성능을 계속 관리해야 한다. 태양광 제품도 낮 동안 받은 에너지를 저장해 밤에 사용하는 방식이므로 그늘, 오염, 배터리 노후의 영향을 받는다. 따라서 모든 장소에 발광식을 설치하기보다 도로의 밝기, 기상, 사고 위험, 유지관리 조건에 맞는 방식을 선택하고 기존 반사시설과 정보가 충돌하지 않게 배치해야 한다.



야간 도로 시선유도시설과 장애물 표적표지·빗금표지

야간 도로 시선유도시설과 함께 작동하는 장애물 표적표지는 중앙분리대가 시작되는 곳, 교각, 지하차도 기둥처럼 차량 진행선 가까이에 고정물이 있을 때 위험 위치를 드러낸다. 구조물 도색 및 빗금표지는 구조물 표면의 대비를 크게 만들어 운전자가 충돌 가능한 면과 피해야 할 방향을 빠르게 알아보게 한다. 이 시설들은 도로의 전체 선형을 길게 안내하기보다 특정 장애물을 눈에 띄게 하는 역할이 강하다. 따라서 갈매기표지가 곡선 방향을 알려 주는 장치라면 장애물 표적표지는 “이 지점에 피해야 할 구조물이 있다”는 정보를 주는 장치라고 이해하면 쉽다. 반사판이 차량 진행 방향과 맞지 않거나 광고물에 가려지면 경고 효과가 크게 떨어진다.



야간 도로 시선유도시설과 시선유도봉의 차이

야간 도로 시선유도시설처럼 보이는 주황색 시선유도봉은 노면표시를 보조하고 같은 방향 또는 반대 방향의 교통 흐름을 공간적으로 나누며 위험 구간을 예고한다. 교차로의 안전지대, 진입 금지 부분, 차로가 갈라지는 곳 등 운전자의 주의가 필요한 장소에서 볼 수 있다. 몸체의 반사띠는 밤에 전조등을 받아 위치를 드러내고, 유연한 재료는 차량이 접촉했을 때 다시 일어나도록 만든다. 그러나 시선유도봉은 충격을 흡수해 차량을 정지시키는 방호시설이 아니다. 봉 사이로 진입하거나 기대어 주차해서는 안 되며, 지나치게 많이 설치하면 필요한 정보가 묻힐 수 있어 위험 지점과 교통 흐름을 고려한 배치가 필요하다.





야간 도로 시선유도시설을 올바르게 보는 방법

야간 도로 시선유도시설을 볼 때에는 가장 가까운 반사체 하나를 계속 응시하지 말고, 앞쪽에 이어지는 여러 반사점과 차선, 표지를 함께 살펴야 한다. 반사점이 한쪽으로 빠르게 모이면 곡선이 가까워진다는 뜻일 수 있고, 큰 갈매기표지가 연속해서 나타나면 진입 전에 감속할 필요가 있다. 표지병이 선명하더라도 빗길의 제동거리는 길어질 수 있으므로 앞차와의 간격을 넓혀야 한다. 시설이 쓰러졌거나 방향이 돌아가고 반사체가 빠진 곳에서는 잘못된 경로를 보여 줄 수도 있으므로 차선과 도로표지까지 종합해 판단해야 한다.



야간 도로 시선유도시설의 종류를 정리하면, 시선유도표지는 도로 가장자리와 선형을 연속적으로 보여 주고, 갈매기표지는 급한 곡선의 방향을 강조하며, 표지병은 노면표시를 보완한다. 장애물 표적표지와 빗금표지는 구조물의 위치를 알리고, 시선유도봉은 교통 흐름을 공간적으로 구분한다. 가로등은 주변을 넓게 밝히는 조명시설이고 차선은 노면표시이므로 공식 분류는 다르다. 서로 다른 시설이 같은 방향의 정보를 끊김 없이한다. 가로등은 주변을 넓게 밝히는 조명시설이고 차선은 노면표시이므로 공식 분류는 다르다. 서로 다른 시설 제공하고, 반사 성능과 설치 상태가 유지될 때 야간 주행 안전을 높일 수 있다. 운전자는 시설의 밝기보다 연속성과 방향을 먼저 읽어야 한다.



야간 도로 시선유도시설 참고 자료

• 국토교통부 「도로안전시설 설치 및 관리지침」 제1편 시선유도시설
• 국가법령정보센터 「도로의 구조·시설 기준에 관한 규칙」 제38조
• 국가건설기준센터 「도로안전시설공사」 KCS 44 60 05
• 서울특별시 「야간·빗길에도 선명한 태양광 LED 도로표지병 주요 간선도로에 확대 설치」
